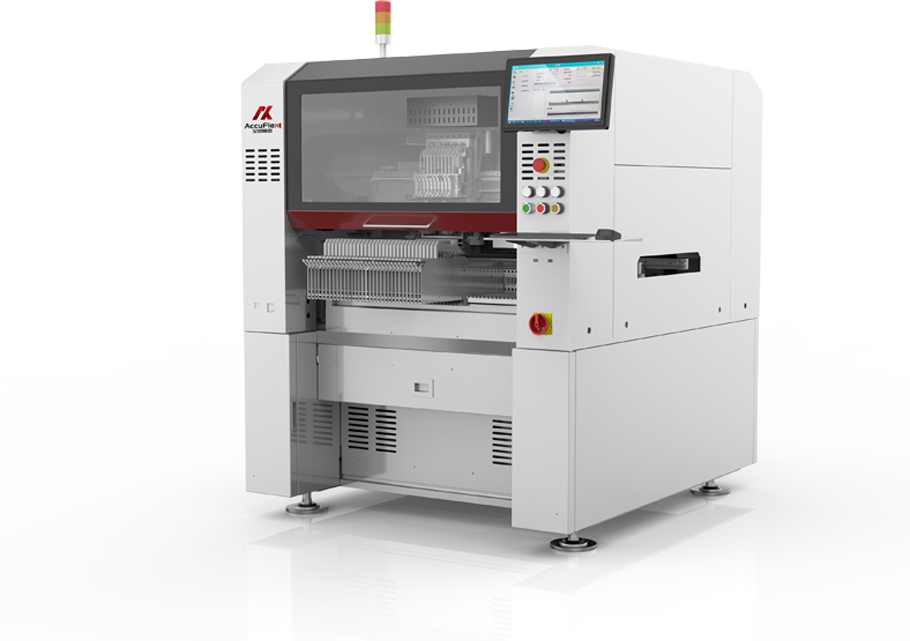

高速精密自动化贴片机

海内首台自主研发的高速精密自动化贴装设备 ,通过多视角元件机械视觉智能识别算法和高速移动多轴贴装头 ,结合多站点带式供料器 ,贴装速度每小时46000片 ,精度±30μm(Cpk≥1) ,可高速贴装英制0201封装尺寸的元器件。产品形成140余项自主知识产权 ,抵达国际领先水平 ,可广泛应用于汽车制造、消费电子、通信、半导体制造、生物医药、航空航天等高精尖领域。

yl6809永利(中国游)官方网站
|  产品详情
类别 高速机 泛用机
型号 AX-1 AX-1F
工具基板尺寸 L630xW450mm ,板厚0.5-4.5mm L630xW370mm ,板厚0.5-4.5mm
可贴装元件 公制0402~32x32mm ,高度15mm以下
*若元件尺寸凌驾12x12mm或高度凌驾6.5mm则使用底镜相机识别
公制0402~W45xL100mm ,高度15mm以下
贴装速度 46000CPH(最佳) ,21000CPH(IPC9850) 35000CPH(最佳) ,16000CPH(IPC9850)
贴装精度 ±30μm@±3σ ±30μm@±3σ
送料器数量 前侧60个(以8mm料带换算) 前侧50个(以8mm料带换算) ,后侧托盘15个
电源规格 三相AC380±10% ,50/60Hz 三相AC380±10% ,50/60Hz
整机功率 6KVA 6KVA
供气规格 0.45MPa以上 ,清洁干燥 0.45MPa以上 ,清洁干燥
外形尺寸  L1480*W1614*H1575mm L1480*W1864*H1575mm
主体重量  约1600kg  约1700kg
